포스텍 이종람 교수 연구팀, 플라스틱 기판에 나노막대 제작 원천기술 개발

  • 송고 2017.06.15 11:39 | 수정 2017.06.15 13:50
  • 김나리 기자 (nari34@ebn.co.kr)

네이처 커뮤니케이션즈지 6월호 통해 나노막대 제작 기술 발표

이종람 교수 "웨어러블 스마트기기 등 고성능 플렉서블 소자 대량 생산 기여"

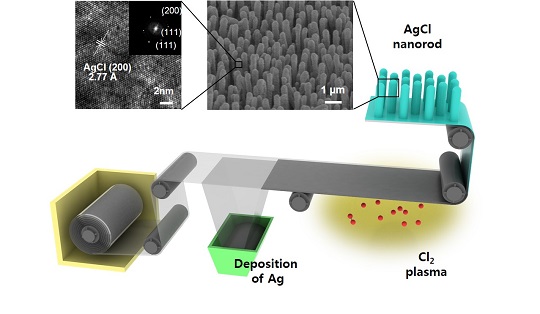

단결정 염화은 나노막대 제작 과정 모식도[사진=포스텍]

단결정 염화은 나노막대 제작 과정 모식도[사진=포스텍]


플라스틱 기판에서의 빛의 흐름을 통제해 태양전지나 LED와 같은 광소자의 성능을 향상시킬 수 있는 나노막대 제작 기술이 개발됐다. 이 고효율 나노막대는 웨어러블 스마트기기에도 적용할 수 있어 크게 주목 받고 있다.

포스텍은 신소재공학과 이종람 교수, 박사과정 박재용씨 연구팀은 전기회로들로 구성돼 있는 플라스틱 기판에서 나노막대를 기존보다 수백배 빠르게 제작할 수 있는 기술을 개발했다고 15일 전했다.

이 기술을 네이처가 출판하는 네이처 커뮤니케이션즈’(Nature Communications)지 6월호를 통해 발표했다.

나노막대는 빛이 퍼지는 정도를 조절할 수 있어 고효율 광소자 제작을 위한 핵심 기술이다. 이러한 나노막대 제작을 위해 지금까지 사용된 공정법들은 플라스틱 기판을 100도 이상으로 유지해야 했다. 또 1마이크로미터(㎛) 길이의 나노막대를 이 기판에서 제작하는데 1시간 이상 소요되는 등, 상용화하기에는 난관이 많았다.

연구팀은 플라스틱 기판에 은(Ag) 나노박막을 형성한 후 기체 상태인 염소 플라스마에 노출시키면 단결정*1 염화은(AgCl) 나노막대가 만들어지는 현상을 발견했다. 이를 응용, 염화은 나노막대를 1분 이내 짧은 공정 시간으로 제작할 수 있는 기술 개발에 성공했다.

포항가속기연구소를 통해 분석과 검증을 마친 이번 연구는 나노막대의 직경 크기를 조절, 빛의 산란도를 0%에서 100%까지 자유자재로 바꿀 수 있어 LED, 태양전지와 같은 광소자 제작에 응용할 수 있다.

특히 플라스틱 기판을 상온에서 제조할 수 있고, 1분 이하의 공정 시간으로 나노막대 길이를 수 마이크로미터(㎛) 길이로 제작할 수 있어 기술 상용화를 앞당길 것으로 기대된다.

연구를 주도한 이종람 교수는 "이번에 개발된 플라스틱 기판에 단결정 나노막대 기술은 롤투롤 (roll-to-roll) 공정2에 적용 가능하다 면에서 의미가 있다"며 "향후 웨어러블 스마트기기나 스마트 의료기술 등 고성능 플렉서블(flexible) 소자 대량 생산에 기여할 것"이라고 말했다.
